鍛造ギアブランクと大型鋼ギア: 包括的な業界ガイド

鍛造ギアブランク製造の紹介

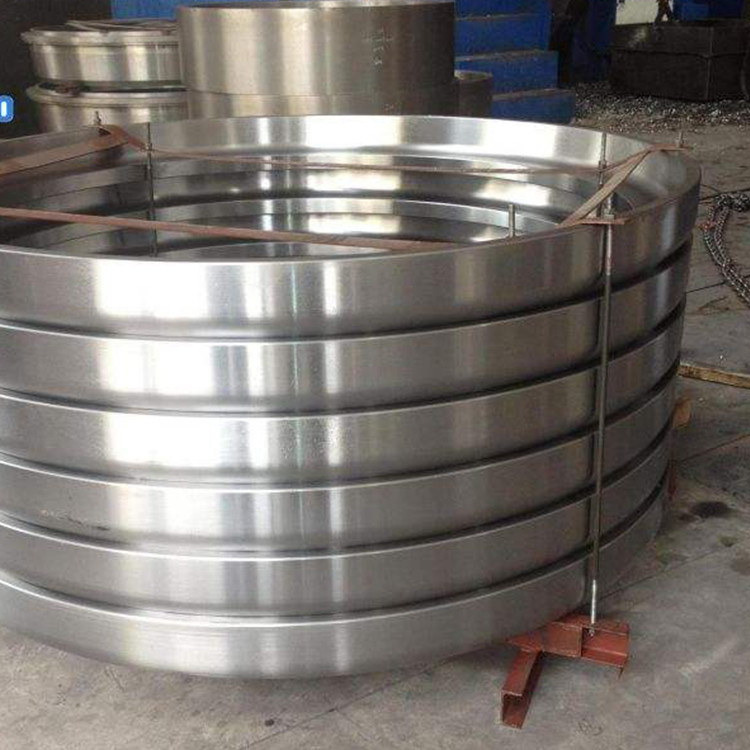

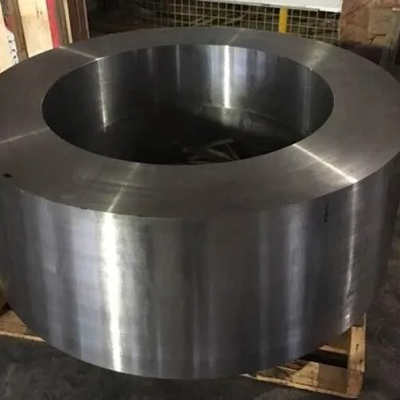

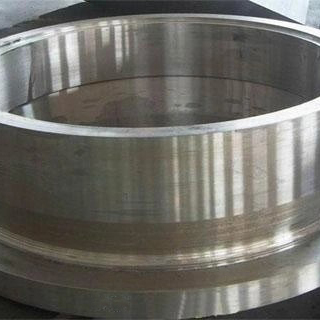

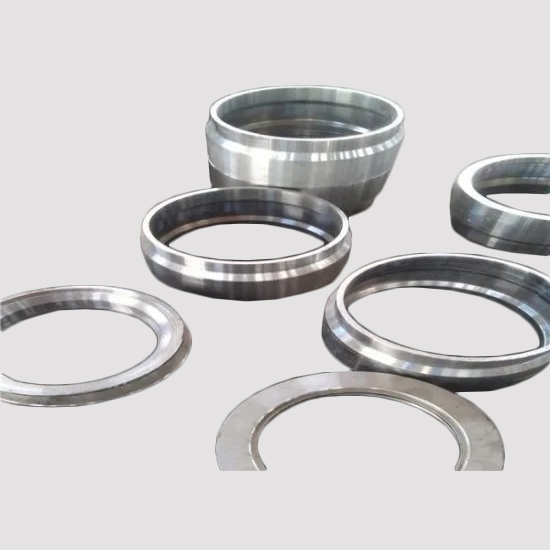

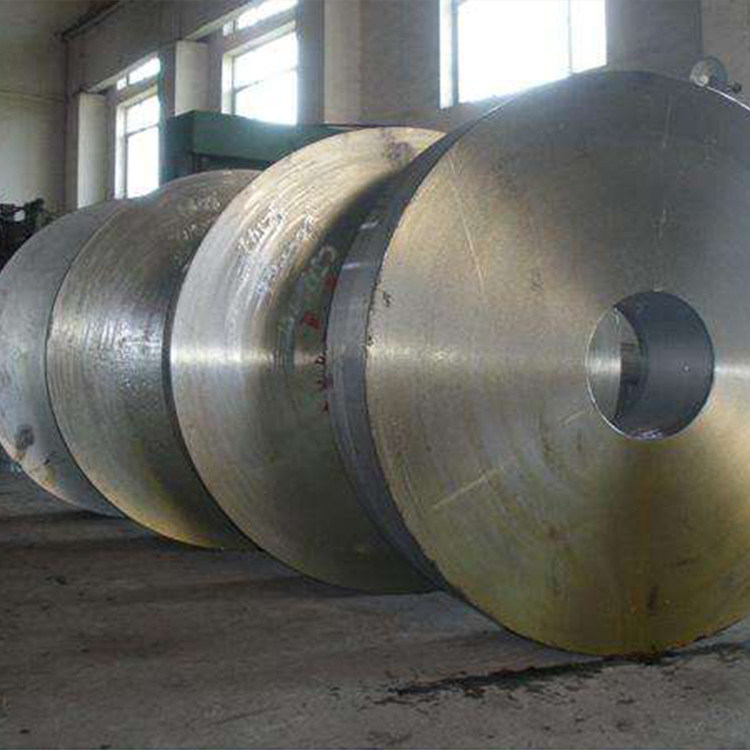

鍛造ギアブランク 高性能機械動力伝達システムの基本コンポーネントを表します。江陰黄金機械設備有限公司プレミアム品質の製造を専門としています 鍛造ギアブランク そして 大きな鋼歯車 、世界中の重要な産業にサービスを提供しています。標準化されたワークショップを備えた当社の 10,000 平方メートルの施設により、最も要求の厳しい仕様を満たす精密設計コンポーネントの提供が可能になります。

の製造 大きな鋼歯車 は、生の鋼を、極度の操作ストレスに耐えられる耐久性のある高強度コンポーネントに変える高度なプロセスを必要とします。高度な鋸引き、鍛造、熱処理、精密荒加工技術を通じて、当社はすべての鍛造ギアブランクが国際品質基準を満たしていることを保証します。

製造プロセスと技術的パラメータ

完全な制作ワークフロー

鍛造ギアブランクの製造は、材料特性と寸法精度を最適化するために設計された厳格な多段階プロセスに従います。

• 材料の選択: アプリケーション要件に基づいて選択された 42CrMo、40Cr、35CrMo、20クロムチタン などの高級合金鋼
• 鋸引きと切断: 生ビレットを50kgから5,000kgまでの指定重量に精密切断します。
• 熱間鍛造： 1100℃～1200℃に制御された加熱とそれに続く精密鍛造により最適な結晶粒構造を実現
• 熱処理: HB 180 ～ 280 の硬度範囲を達成するための焼きならし、焼き入れ、焼き戻し、およびコンディショニングのプロセス
• 精密荒加工： 最終仕上げ作業に向けて表面を準備するための初期機械加工
• 品質検査: 超音波検査（UT）、磁粉検査（MT）、寸法検証

技術仕様表

パラメータのカテゴリ	仕様範囲	業界標準
単体重量	50kg～5,000kg	アプリケーションごとにカスタマイズ可能
最大外径	2,000mmまで	リクエストに応じて大きいサイズも利用可能
モジュール範囲	マンガン5～マンガン40	ISO1328準拠
歯車精度等級	ISO1328 クラス 6-8	標準アプリケーションに対する精度
表面粗さ	Ra3.2～6.3μm	加工後の仕上げ
熱処理後の硬さ	HB180～280	鍛えられて調整された
粒度評価	グレード5以上	ASTM E112規格
内部品質レベル	UT/MTクラス2以上	GB/T 6402、EN 10228-3

材料科学と冶金学の利点

重要な用途において鍛造が鋳造を上回る理由

鍛造ギアブランクは、鍛造プロセス中に発生する基本的な冶金学的変態により、鋳造代替品と比較して優れた機械的特性を示します。

粒子構造の最適化: 熱間鍛造プロセスは、鋳造粒子構造を破壊し、コンポーネントの応力パターンに合わせて洗練された均一な粒子の流れを作成します。この鍛流線の連続性により、鋳造歯車と比較して耐疲労性が 30 ～ 50% 向上します。

密度と健全性: 鍛造により、鋳造プロセスでよく見られる内部の気孔、引け巣、ガスの混入が排除されます。結果として得られる材料密度により、ギアのブランク容積全体にわたって一貫した耐荷重能力が保証されます。

方向性の強さ: 鍛造プロセスにより異方性特性が生み出され、動作負荷がかかる方向の強度が最大化され、特にヘビーデューティ用途の大型鋼歯車にとって重要です。

一般的な材料グレードと用途

鋼種	主要なプロパティ	主な用途
42CrMo	高強度、耐疲労性に優れ、焼入性が良好	風力タービンのギアボックス、重工業用ドライブ
40Cr	強度と靭性のバランスが取れており、コスト効率が高い	一般機械、自動車用トランスミッション
35CrMo	良好な高温強度、耐クリープ性	発電・化学処理装置
20CrMnTi	優れた浸炭硬化応答性、耐摩耗性	自動車用ディファレンシャル、精密ギアシステム

業界のアプリケーションと市場ソリューション

マルチセクターへの展開

江陰黄金機械設備有限公司は、鍛造ギアブランクと大型鋼ギアをさまざまな産業分野に提供していますが、それぞれに特有の運用上の課題があります。

発電: 風力タービンのメイン ギアボックスには、20 年の耐用年数にわたって変動する負荷に対応できる巨大なリング ギアと遊星キャリアが必要です。当社の鍛造コンポーネントは、10^8 負荷サイクルを超える繰り返し応力に耐えます。

石油化学産業: 製油所の設備や掘削プラットフォームでは、コンプレッサーやポンプに大型の鋼製ギアが使用されており、腐食環境や高圧運転に対する耐性が必要です。

冶金処理: 圧延機や連続鋳造装置は、高温、高負荷条件下でのトルク伝達に鍛造ギアブランクを使用しています。

海洋および造船: 主推進システムと甲板機械には、船級協会の基準 (DNV、ABS、LR、BV) を満たす認定コンポーネントが必要です。

クレーンおよび吊り上げ装置: Konecranes のようなパートナーは、産業環境や港湾環境における安全で信頼性の高い吊り上げメカニズムとして、精密鍛造ギアを信頼しています。

国際パートナーシップのポートフォリオ

当社の品質への取り組みにより、世界的に認められた企業との長期的な関係が確立されています。

• Rich Reiter (スウェーデン) - 産業オートメーションおよびマテリアルハンドリング
• Alstom (フランス) - 発電と鉄道輸送
• Konecranes (フィンランド) - リフティングおよびマテリアルハンドリングのソリューション
• Danieli (イタリア) - 冶金プラントエンジニアリング
• General Electric (米国) - 発電、航空、ヘルスケア技術

品質保証と認証基準

包括的なテストプロトコル

すべての鍛造ギアブランクは、国際規格に準拠していることを確認するために厳格な検査を受けます。

非破壊検査: GB/T 6402 または EN 10228-3 に基づく超音波検査により、内部の不連続性が検出されます。磁粉検査では、表面および表面近くの傷を特定します。どちらの方法でも、クラス 2 の最低品質レベルを達成します。

寸法検証: 座標測定機 (CMM) は、歯車のブランクの形状を ISO 1328 の公差仕様に照らしてプロファイル、ねじれ、ピッチの偏差を検証します。

冶金分析: 分光分析により化学組成が確認されます。微細構造検査により、粒径、介在物含有量、相分布が検証されます。機械試験により、引張強さ、降伏強さ、および耐衝撃性の値が確立されます。

認証とコンプライアンス

規格・認証	範囲	関連性
ISO9001	品質マネジメントシステム	あらゆる業務の基礎
ISO 1328	円筒歯車精度	歯車の製造公差
API規格	石油・ガス産業	掘削および生産設備
CEマーキング	欧州適合	EU内の市場アクセス
船級協会	海洋認証	DNV、ABS、LR、BV準拠

カスタマイズ機能とエンジニアリングサポート

カスタマイズされた製造ソリューション

江陰黄金機械設備有限公司は、標準的な製品範囲を超えて、包括的なカスタマイズ サービスを提供します。

デザイン協力： 当社のエンジニアリング チームは、お客様の設計部門と直接連携して、製造性と性能を考慮してギア ブランクの形状を最適化します。早期に関与することでリードタイムが短縮され、コストのかかる設計の繰り返しが防止されます。

プロトタイプ開発: 本格的な製造前のテストと検証のための小バッチ生産を含む、新製品導入のためのラピッドプロトタイピング機能。

柔軟な生産: 製造システムは、大量の繰り返し注文と、メンテナンス、修理、オーバーホール (MRO) アプリケーション用の特殊な一回限りのコンポーネントの両方に対応します。

サプライチェーンと物流の卓越性

戦略的な立地と確立された物流ネットワークにより、大型スチールギアと鍛造ギアブランクを世界中の目的地にタイムリーに配送できます。当社のサプライチェーン管理には次のものが含まれます。

• 認定製鉄所からの原材料のトレーサビリティ
• 定型サイズの工程内在庫管理
• 海上および航空貨物の保護梱包
• 材料証明書、試験報告書、コンプライアンス宣言を含む文書パッケージ
• アフターセールステクニカルサポートとフィールドサービスコンサルティング

よくある質問

鍛造ギアブランクと鋳造ギアブランクの違いは何ですか?

鍛造ギアブランクと鋳造ギアブランクは、製造プロセスとその結果得られる材料特性が根本的に異なります。鍛造では、金属が固体である間に高圧下、通常は 1100°C ～ 1200°C の高温で金属を成形します。このプロセスにより、粒子構造が微細化され、内部空隙が排除され、動作応力に合わせた方向性の強度が生み出されます。

鋳造では、溶融金属を型に注入する必要があるため、気孔、引け巣、不均一な粒子構造が発生する可能性があります。風力タービンのギアボックスや海洋推進システムなどの重要な用途では、鍛造ギア ブランクは 30 ～ 50% 高い耐疲労性と優れた衝撃靱性を実現します。鋳造は低応力用途で大きく複雑な形状の場合にコスト上の利点をもたらす可能性がありますが、繰り返し荷重や高トルク伝達を受ける大型の鋼歯車には依然として鍛造が好ましい方法です。

鍛造と鋳造のどちらを選択するかについては、運転負荷、必要な耐用年数、安全係数、およびメンテナンスと交換の間隔を含む総所有コストを考慮する必要があります。

大型鋼歯車用途に適切な材質グレードを選択するにはどうすればよいですか?

大型鋼歯車の材料を選択するには、動作パラメータと環境条件を体系的に評価する必要があります。まず、アプリケーションのトルク要件、回転速度、デューティ サイクルを分析します。鉱山機械やセメント工場などの高トルク、低速の用途では、42CrMo は優れた強度と焼入れ性を提供します。

動作温度範囲や腐食性媒体への曝露などの環境要因を考慮してください。発電における高温用途では、35CrMo が優れた耐クリープ性を実現します。精密歯車システムなど、表面硬度と耐摩耗性が優先される場合、20CrMnTi は肌硬化処理に優れた反応を示します。

材料調達、加工時間、熱処理の複雑さ、予想される耐用年数を含む総コストを評価します。江陰黄金機械設備有限公司は、Rich Reiter、Alstom、General Electric に供給した経験を活用して、特定の産業シナリオに最適なグレードを推奨する材料コンサルティング サービスを提供します。当社は、データに基づいた選択決定をサポートするために、さまざまな用途にわたる材料性能の詳細な記録を維持しています。

鍛造ギアブランクの耐久性に不可欠な熱処理プロセスは何ですか?

熱処理により、鍛造ギアブランクの機械的特性が変化し、鍛造素材が動作ストレスに耐えられるコンポーネントに変わります。標準的なプロセス順序には焼きならし、焼き入れ、焼き戻しが含まれますが、特定の用途では変更が必要な場合があります。

正規化には、約 850 ～ 900°C に加熱した後空冷することが含まれ、これにより粒子構造が微細化され、被削性が向上します。焼き入れでは、通常は油またはポリマー溶液中で材料をオーステナイト化温度から急速に冷却し、高い硬度と強度を実現します。ただし、焼入れした材料は脆いため焼き戻しが必要です。

焼き戻しは材料を 500 ～ 650°C に再加熱し、実質的な強度を維持しながら脆さを軽減します。強靱なコアを備えた表面硬度が必要な大型鋼歯車の場合、浸炭や窒化などの肌硬化プロセスにより、コアの耐衝撃性を維持しながら耐摩耗性の表面が作成されます。

当社の熱処理施設では、正確な雰囲気制御と急冷速度管理を備えたコンピューター制御の炉を利用しています。これにより、バッチ生産全体で一貫した結果が保証され、後続の加工操作に影響を与える可能性のある歪みが最小限に抑えられます。適切な熱処理により、非硬化部品と比較してギアの耐用年数を 300 ～ 500% 延ばすことができます。

鍛造ギアブランクを調達する場合、どのような品質認証を探す必要がありますか?

品質認証は、メーカーが一貫して適合製品を生産する能力の客観的な証拠として機能します。鍛造ギアブランクの必須認証には、文書化されたプロセスと継続的改善フレームワークを保証する品質管理システムの ISO 9001 が含まれます。

業界固有の認定はさらに重要な意味を持ちます。 API 仕様は石油およびガス用途に適用されますが、船舶用大型鋼歯車には船級協会の承認 (DNV、ABS、ロイズ レジスター、ビューロー ベリタス) が必須です。 ISO 1328 認証は、指定された歯車精度グレードを達成できることを実証します。

材料認証には、化学組成と機械的特性を検証する工場試験報告書 (MTR) を含める必要があります。認定研究所からの非破壊検査証明書により、内部の健全性が確認されます。国際プロジェクトの場合、CE マーキングは欧州の安全指令への準拠を示します。

江陰黄金機械設備有限公司は包括的な認証パッケージを維持しており、当社の品質システムに対する顧客監査を歓迎しています。アルストム、ダニエリ、コネクレーンズとのパートナーシップは、世界的な OEM の厳格な文書化およびトレーサビリティ要件を満たす当社の能力を実証しています。

カスタム大型スチールギアの一般的な製造リードタイムはどれくらいですか?

カスタム大型スチールギアの製造リードタイムは、複雑さ、材料の入手可能性、現在の生産スケジュールによって異なります。一般的な材質の標準鍛造ギアブランクは、通常、注文確認から納品まで 4 ～ 6 週間かかります。これには、材料の調達、鍛造作業、熱処理、荒加工、品質検査が含まれます。

複雑な形状や特殊な材料グレードの場合、特にカスタム工具や特殊な熱処理サイクルが必要な場合、リードタイムが 8 ～ 12 週間に延長される場合があります。プロトタイプまたは最初の製品コンポーネントでは、プロセス開発と顧客の承認に追加の時間が必要になることがよくあります。

重要なメンテナンス状況では、特急配送オプションをご利用いただけますが、割増料金が発生する場合があります。運用上のダウンタイムのリスクを最小限に抑えるために、使用率の高いコンポーネントの戦略的な在庫を維持することをお勧めします。

プロジェクト計画については、注文確認時に詳細な生産スケジュールを提供し、製造全体にわたるマイルストーンの更新も行います。ゼネラル・エレクトリックやその他の要求の厳しい顧客への供給経験により、スケジューリングの精度と納期厳守のパフォーマンスは業界をリードするレベルにまで磨き上げられました。

鍛造ギアブランクで最も一般的な故障モードは何ですか?またそれらをどのように防ぐことができますか?

障害モードを理解することで、プロアクティブな設計とメンテナンス戦略が可能になります。大型鋼歯車で最も一般的な故障には、ピッチング疲労、曲げ疲労、スカッフィング、マイクロピッチングなどがあります。

孔食疲労は、繰り返しの接触応力による表面材料の除去として現れ、通常は 10^6 ～ 10^8 の荷重サイクル後に発生します。防止戦略には、適切な熱処理による適切な表面硬度の確保、清浄な潤滑システムの維持、適切な接触応力レベルの設計が含まれます。

曲げ疲労により応力集中による歯根亀裂が発生します。鍛流方向を最適化した高品質鍛造により、耐曲げ疲労性が大幅に向上。適切なフィレット半径設計とショットピーニング表面処理により、耐久性がさらに向上します。

スカッフィングは、高負荷および高温度条件下での局所的な溶接や引き裂きによって発生します。潤滑剤に互換性のあるスカッフィング防止添加剤を含む材料を選択し、適切な表面仕上げ品質を確保することで、この壊滅的な故障モードを防ぐことができます。

マイクロペッティングは、特定の潤滑膜厚条件による高速用途で発生します。表面コーティングと炭素含有量が最適化された高度な材料グレードは、この問題の軽減に役立ちます。

磁粉試験と振動モニタリングを使用した定期検査により、致命的な故障が発生する前に初期段階の損傷を検出します。江陰黄金機械設備有限公司アプリケーション固有のデューティ サイクルに基づいたメンテナンス間隔と検査手順に関する技術的なガイダンスを提供します。

鍛造ギアブランクは使用中に摩耗した後、修理または再製造できますか?

大型スチールギアの再製造には、完全な交換と比較して、コストと持続可能性において大きな利点があります。実現可能かどうかは、損傷の程度と元のコンポーネントの設計によって異なります。

表面の摩耗や軽度のピッチングは、多くの場合、再研磨によって損傷した材料を除去し、歯の輪郭を復元することで対処できます。このアプローチではギアの直径がわずかに減少するため、ギアボックス アセンブリの中心距離の互換性を評価する必要があります。コンポーネントの寿命にわたって複数回の再研磨サイクルが可能である場合があります。

歯の破損や広範囲の亀裂などのより深刻な損傷の場合は、溶接による修復とその後の再機械加工および熱処理が必要になる場合があります。互換性のある溶加材を使用した特殊な溶接手順と制御された予熱/パス間温度により、構造の完全性が回復します。

場合によっては、複数のギア アセンブリ内で個々のギア ブランクを交換できますが、これには、噛み合うギアの既存の摩耗パターンに交換部品を注意深く適合させる必要があります。

江陰黄金機械設備有限公司は、検査および再製造サービスを提供し、損傷したコンポーネントを評価して、最も費用対効果の高い修復アプローチを決定します。当社の鍛造能力により、回収されたコンポーネントと統合するための交換セクションの製造が可能になり、元の性能仕様を維持しながら総修復コストを最適化できます。
