鋼鍛造ガイド: 炭素鋼、ステンレス鋼材および金型の製造

鋼の鍛造方法: プロセス、温度、材料の基本

鋼の鍛造は、加熱された鋼をハンマーで叩く、プレスする、または圧延することによって圧縮力の下で成形し、鋳造または機械加工された同等の部品と比較して優れた機械的特性を備えた部品を製造する製造プロセスです。鍛造プロセスにより、鋼の内部結晶粒構造が完成品の輪郭に沿って整列し、鋳造だけでは再現できない引張強度、疲労耐性、衝撃靱性が向上します。

鋼の鍛造温度 は最も重要なプロセス変数の 1 つです。ほとんどの炭素鋼および合金鋼は、次の範囲で鍛造されます。 1,100°C ～ 1,250°C (2,010°F ～ 2,280°F) — 金属が圧力下でも亀裂を生じずに流動するのに十分な可塑性を有する再結晶化閾値を超える。ステンレス鋼は、通常、わずかに低い鍛造温度を必要とします。 950℃～1,150℃ 合金含有量が高く、熱伝導率が低いためです。最低温度未満で鍛造すると、内部応力と表面亀裂が発生します。最大値を超えると粒子が成長し、最終部分が弱くなります。

鍛造シーケンスは、部品の形状に関係なく一貫したパターンに従います。ビレットは炉内で鍛造温度まで加熱され、金型またはアンビルに急速に移送され、温度が作業範囲内に維持されながら力を加えて成形され、制御された条件下で冷却されます。制御された条件下で冷却されます。合金および必要な機械的特性に応じて、空冷、焼きならし、または焼き入れのいずれかです。

鍛造作業では 2 つの主なカテゴリーの鋼が使用されます。 炭素鋼 作業性とコストパフォーマンスが評価され、 ステンレス鋼 、構造強度とともに耐食性、高温性能、または衛生的な表面仕上げが必要な場合に選択されます。

鍛造鋼と鋳鋼: 構造と性能の主な違い

鍛造鋼と鋳鋼の区別は、エンジニアリングおよび調達の決定において非常に重要です。どちらのプロセスも同じ原材料から始まりますが、結果として得られる微細構造、つまり機械的特性は、コンポーネントの性能と耐用年数に直接影響する点で異なります。

鋳鋼 溶かした金属を型に流し込み、固めることで製造されます。冷却プロセスにより、内部多孔性、収縮ボイド、樹枝状偏析、つまり荷重下で応力集中点を生み出す微細な不一致が発生する可能性のある、ランダムな配向の粒子構造が形成されます。鋳造コンポーネントは鍛造では不可能な複雑な形状を実現できるため、方向荷重が主な懸念事項ではない大型ハウジング、バルブ本体、および複雑な形状には鋳造が好ましいプロセスとなります。

鍛造鋼 これらの内部欠陥のほとんどを排除します。鍛造中に加えられる圧縮力により、ビレット内の空隙が閉じられ、部品の応力線に沿って粒子の流れが方向付けられます。結果は次のコンポーネントになります。 15 ～ 25% 高い引張強度 同じ合金の同等の鋳造部品と比較して、疲労寿命が大幅に向上し、耐衝撃性に優れています。このため、鍛造鋼は、シャフト、ギア、コネクティングロッド、構造ファスナー、および周期的荷重または衝撃荷重を受けるコンポーネントの標準となっています。

炭素鋼鍛造：材質、炭素含有量、硬度

炭素は鋼の主要な合金元素であり、硬度、強度、溶接性を制御する主要な変数です。鍛造用途では、 炭素鍛造鋼 炭素含有量によって 3 つの実用的なグレードに分類されます。

• 低炭素鋼 (0.05% – 0.30% C): 鍛造温度での展性が高く、完成状態では優れた靭性がありますが、潜在的な硬度には限界があります。靭性が硬度要件を上回る構造コンポーネント、シャフト、フランジに使用されます。
• 中炭素鋼 (0.30% – 0.60% C): 工業用鍛造品で最も広く使用されている製品です。熱処理に対する応答性に優れ、引張強さ（通常600～900MPa）と延性のバランスが取れています。アクスル、クランクシャフト、ギア、コネクティングロッドに一般的に指定されています。
• 高炭素鋼 (0.60% – 1.00% C): 焼入れおよび焼き戻し後には最大の硬度が得られますが、靭性と溶接性は低下します。ばね、レール部品、刃先、耐摩耗用途に使用されます。

鋼に炭素を添加する これは、原料の炭素含有量を制御し、精錬中に炭素添加剤（コークスまたはグラファイト電極）で調整することにより、塩基性酸素炉（BOF）または電気アーク炉（EAF）プロセスのいずれかを通じて、一次製鋼中に発生します。鋼がビレットに鋳造されると、炭素含有量は固定されます。下流の鍛造作業中に炭素を有意義に添加することはできません。表面浸炭（肌焼き）は鍛造後の表面炭素含有量を増加させることができますが、これは熱処理プロセスであり、バルク材料の組成変化ではありません。

鋼の硬度 (HRC) ロックウェル C スケールで測定される値は、炭素含有量と熱処理に直接関係しています。焼きなまし中炭素鋼の一般的な寸法 15～25HRC 。焼き入れと焼き戻しの後、同じ鋼で以下のことが達成できます。 40～55HRC 断面の厚さと焼入れ速度によって異なります。耐摩耗性を最適化した工具鋼鍛造品が一般的にターゲットとなります 58～65HRC 完成した状態で。

鍛造用ステンレス鋼グレード: 410、416、420

マルテンサイト系ステンレス鋼、特に 400 シリーズ グレードは、鍛造作業に使用される主なステンレス合金です。これらは、有意義な耐食性と高硬度レベルまで熱処理できる能力を兼ね備えており、幅広い構造、機械、工具用途に適しています。

410ステンレス鋼 はマルテンサイト族の基本グレードで、約 11.5 ～ 13.5% のクロムと最大 0.15% の炭素を含みます。適度な耐食性、良好な機械的強度、優れた鍛造性を備えています。 410ステンレス鋼 round bar シャフト、ファスナー、バルブステム、ポンプコンポーネント用に広く生産されています。焼きなまし状態では、410 は容易に機械加工されます。焼入れおよび焼き戻し後、焼き戻し温度に応じて、700 ～ 1,000 MPa の引張強さと 25 ～ 35 HRC の硬度値が達成されます。

416 ステンレス鋼 410 の自由加工バージョンであり、硫黄が添加され (最小 0.15%)、410 と比較して被削性が最大 85% 向上します。 416 ステンレス鋼 material properties それ以外は 410 と似ていますが、硫黄の添加により耐食性と横方向の延性がわずかに低下します。そのため、416 は、最大の耐食性を必要とする用途ではなく、鍛造後の大量の CNC 旋盤またはスクリューマシンの生産で好ましい選択肢となります。

420ステンレス鋼 410 よりも高い炭素 (最小 0.15%、通常 0.26 ～ 0.40%) が含まれており、熱処理後の硬度の可能性が大幅に増加します。 420ステンレス鋼 plate およびバーは、耐摩耗性、エッジ保持性、および適度な耐食性が共存する必要がある場所で使用されます。主な用途は、刃物、外科用器具、金型、およびプラスチック射出工具です。完全硬化 420 を実現 50～55HRC 、標準的な製造形態で入手可能なステンレス グレードの中で最も硬いものの 1 つです。

ステンレス鋼の素材形状: シャフト、丸棒、ブロック

ステンレス鋼は、鍛造、機械加工、または直接製造の出発材料として機能するいくつかの標準的な在庫形態で供給されます。これらの形式の違いを理解することは、エンジニアや調達チームが正しい材料を効率的に指定するのに役立ちます。

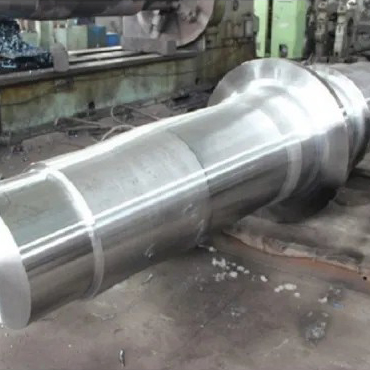

ステンレスシャフト は、精密研磨された丸棒製品で、厳しい直径公差 (通常は h6 または h9 公差クラス) で供給され、回転アセンブリ、リニアモーション システム、およびドライブ用途での直接使用向けに表面仕上げと真直度が最適化されています。熱間圧延棒とは異なり、精密シャフト素材はベアリングの適合寸法を達成するために追加の回転を必要としません。

ステンレス丸棒 (熱間圧延または冷間引抜) は、鍛造作業および機械加工部品の標準原料です。冷間引抜棒材は、熱間圧延棒材よりも寸法公差が厳しく、表面仕上げが優れています。熱間圧延棒材は、後の加工で表面が除去される大径および鍛造可能なビレットの場合により経済的です。

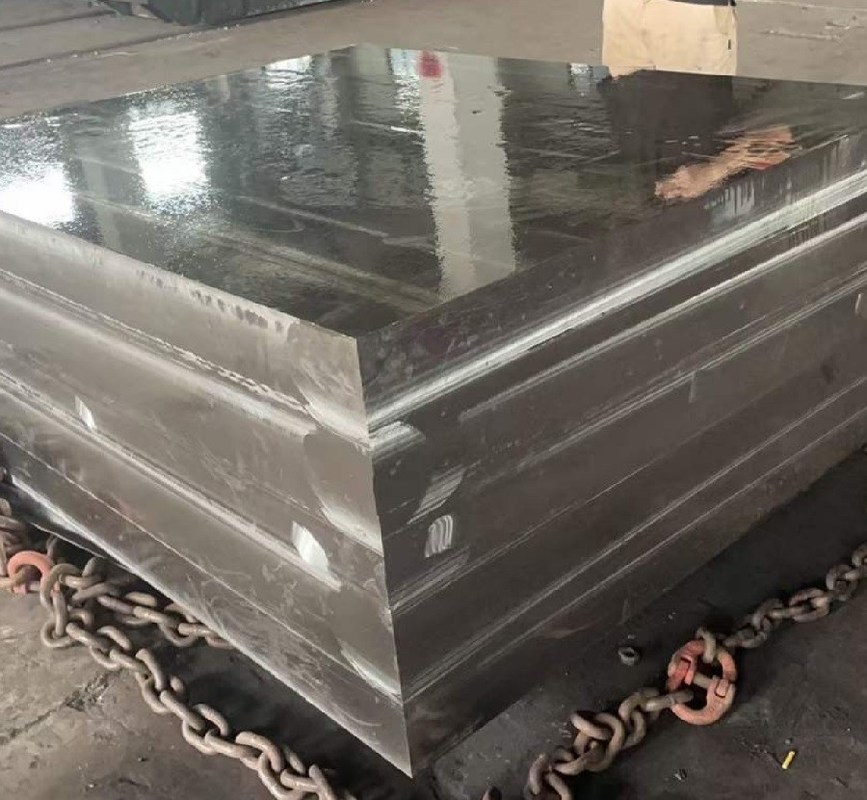

ステンレスブロック アスペクト比に応じて、フラット バー、プレート、またはビレットとも呼ばれます。モールド ベース、ダイ インサート、構造ブラケット、および大型の機械加工コンポーネント用のストックを提供します。あ ステンレスのブロック 420 または 17-4 PH グレードは、プラスチック射出成形金型のコアおよびキャビティに一般的に指定されており、冷却水との接触による耐食性と光学グレードの表面仕上げまでの研磨性が同時に必要とされます。 ブロックステンレス鋼 304 または 316 グレードは、溶接性と衛生性が主な選択基準となる食品加工装置、製薬機械、海洋構造用途に使用されます。

密閉型鍛造および熱間鍛造用金型製作

密閉型鍛造 印象型鍛造とも呼ばれるこのプロセスは、ネットシェイプまたはニアネットシェイプの鋼部品を大量生産するための主要なプロセスです。加熱されたビレットは、完成部品の形状に機械加工されたキャビティを含む 2 つのダイの間に配置されます。プレスまたはハンマーの力でダイが閉じると、鋼が流れてキャビティを完全に満たし、正確な寸法、オープンダイの代替品と比較して優れた表面仕上げ、および断面全体にわたる一貫した木目の流れを備えた部品が製造されます。

密閉型鍛造には、生産部品に対して開放型鍛造に比べて、より厳しい寸法公差 (通常、部品のサイズに応じて ±0.5 ～ ±1.5 mm)、制御されたバリ形成による材料の無駄の削減、オペレータの変動を最小限に抑えた大規模な生産工程にわたる再現性など、いくつかの利点があります。

の 熱間鍛造用金型の製造 それ自体が精密工学の分野です。鍛造金型は、数千トンに達する荷重下でも寸法安定性を維持しながら、極端な熱機械サイクル (熱いビレットとの接触による繰り返し加熱とプレス サイクル中の冷却) に耐える必要があります。このサービスで使用する金型材料は以下から選択されます。 熱間工具鋼種 、主に:

• H13 (AISI): の most widely used hot work tool steel for forging dies. Contains 5% chromium, 1.5% molybdenum, and 1% vanadium, providing excellent hot hardness retention, thermal fatigue resistance, and toughness at elevated temperature. Typically hardened to 44 to 50 HRC for forging die applications.
• H11: H13 に似ていますが、バナジウム含有量が低く、適度な硬度でわずかに高い靭性を備えています。熱衝撃によるダイの亀裂が主な故障モードである場合に使用されます。
• H21: タングステン含有量が高いと、ビレット温度が鋼鍛造品の温度に近づく黄銅や銅の鍛造で使用される金型など、極端な温度の用途に優れた熱間硬度が得られます。

ダイキャビティは、必要な形状と表面仕上げを実現するために CNC フライス加工と EDM (放電加工) によって機械加工され、その後、試運転前に熱処理、仕上げ研削、研磨が行われます。大量の鋼鍛造作業における金型の寿命は次のとおりです。 5,000～50,000部品 部品の形状、鍛造温度、ビレット材料、および潤滑方法に応じて、再機械加工および再硬化による金型の改修により、総耐用年数が初期稼働時よりも大幅に延長されます。

工具鋼鍛造の特徴と用途

工具鋼鍛造品 は、硬度、耐摩耗性、熱間強度を提供する工具鋼の高い合金含有量と、鍛造プロセスのみが実現できる結晶粒の微細化と構造の完全性を組み合わせています。その結果、厳しい使用条件において鋳造または機械加工された同等品よりも優れた性能を発揮する工具および摩耗コンポーネントが得られます。

の key 工具鋼の特徴 鍛造コンポーネントに適したものには次のようなものがあります。

• 高炭素含有量 (0.5% ～ 2.3%): 熱処理中の炭化物の形成とマルテンサイト硬化に利用できる炭素を提供します。
• 重要な合金の追加: クロム、モリブデン、バナジウム、タングステン、コバルトをさまざまに組み合わせて、耐摩耗性、高温硬度、靱性、寸法安定性を特定の工具用途に合わせて調整します。
• 熱処理に対する反応: 工具鋼は、特定の硬度と靱性の組み合わせを生み出す正確な焼入れおよび焼き戻しサイクル向けに設計されています。鍛造工具鋼は、偏析が減少するため、鋳造同等品よりも均一な熱処理応答を実現します。
• 炭化物の分布: 鍛造は凝固中に形成される炭化物のネットワークを破壊し、マトリックス全体に炭化物をより均一に分散させます。これにより、耐摩耗性を犠牲にすることなく靭性が向上します。これは、衝撃荷重を受けるダイ、パンチ、切削工具にとって重要な利点です。

一般的な鍛造工具鋼の用途には、冷間加工ダイスおよびパンチ (D2、A2 グレード)、熱間鍛造およびダイカストダイス (H13、H11)、高速切削工具 (M2、M4)、およびプラスチック金型工具 (P20、420 ​​ステンレス) が含まれます。いずれの場合も、鍛造プロセスと工具鋼の化学的性質の組み合わせにより、鋳造や標準鋼では満たすことのできない使用条件に対応できるコンポーネントが生成されます。
