「鋼鉄鍛造」が部品の性能にとって実際に何を意味するか
コンポーネントとは、 鋼で鍛造された 固体のビレットが、亀裂を生じずに塑性変形するのに十分な高温の状態で、ハンマー、プレス、据え込み鍛造などの高圧下で圧縮される場合。その結果、棒材からの鋳造や機械加工によって残されたランダムまたは方向性のある結晶粒パターンではなく、その形状に沿った連続的な変形した結晶粒の流れを持つ部品が得られます。
この結晶粒の流れこそが、安全性が重要なハードウェアに鍛造が指定される理由のすべてです。 鍛造鋼部品は通常、20 ～ 30% 高い衝撃靭性と疲労耐性を示します。 金属の内部繊維構造が荷重経路を横切るのではなく、荷重経路に沿った亀裂の伝播に抵抗するため、同じ合金の鋳造または機械加工された同等品よりも優れています。鍛造プロセスでは圧力下で元のインゴット構造が閉じられるため、鋳造品によく見られる気孔や収縮ボイドも排除されます。
鍛造は、普通のカーボングレードからステンレスやマレージング合金に至るまで、幅広い鋼で行われますが、その機構、温度、およびその結果得られる特性は、どの種類の鋼が鍛造されるかによって大幅に変化します。
鍛造鋼の種類: 合金の化学がプロセスをどのように変えるか
すべての鋼が同じ方法で鍛造されるわけではありません。合金含有量によって、流動応力、使用可能な温度範囲の幅、およびその後の部品の熱処理方法が制御されます。鍛造に使用される主な系統:
- 普通炭素鋼（1018、1045、1060） — 鍛造が最も容易で、熱間加工範囲が広く、シャフト、ファスナー、および一般的な構造部品に使用されます。
- 低合金鋼（4140、4340、8620） - クロムモリブデンまたはニッケルの添加により、硬化性が向上します。ギア、車軸、クランクシャフトに共通です。
- ステンレス鋼（マルテンサイト410/SS430、オーステナイト304/316） — 炭素鋼よりも狭い鍛造ウィンドウによる耐食性。
- 工具鋼（D2、H13、A2） — 合金含有量が高く、炭化物の偏析を避けるために厳密に制御された温度で鍛造されています。
- マルエージング鋼（C300、C250） — 航空宇宙および高性能工具用に鍛造された、焼き入れではなく時効硬化された超低炭素ニッケル コバルト モリブデン合金。
適切なファミリーの選択は、荷重ケースから始まります。腐食への曝露はステンレスに向いており、極端な強度対重量比はマレージングに向いており、一般的な機械的荷重は、通常、材料コストの数分の一で低合金炭素鋼によって満たされます。
SS430 ステンレス鋼: フェライトグレードの鍛造
SS430はフェライト系ステンレス鋼です。 (UNS S43000) 約 16 ～ 18% のクロムを含み、顕著なニッケル含有量はありません。磁性があり、適度な耐食性があり、特に熱処理によって硬化しません。その強度は、焼き入れと焼き戻しのサイクルによってではなく、ほぼ完全に鍛造時の加工硬化と結晶粒構造の制御によってもたらされます。
SS430 にはニッケルのオーステナイト安定化効果がないため、その鍛造温度範囲は 304 や 316 などのオーステナイトグレードよりも狭いです。鍛造が冷たすぎると、フェライト粒子の粗大化と延性の低下により亀裂が発生する危険性があります。鍛造が熱すぎると、結晶粒が過度に成長し、完成品の靭性が損なわれる危険があります。一般的な方法では、SS430 を 1095 ～ 1230°C (2000 ～ 2250°F) 冷却前に結晶粒度を微細化するために、そのウィンドウの下端に向かって仕上げ鍛造が行われます。
SS430 鍛造品は、自動車のトリム、キッチンおよび家電製品のハードウェア、排気部品、および軽度の腐食性の工業用付属品で一般的です。これらの用途では、マルテンサイトまたは二相グレードの高強度よりも適度な耐食性とコストが重要となります。
C300 マレージング鋼: 極限の強度対重量を実現する鍛造
C300マレージング鋼 は、非常に高い引張強度と優れた破壊靱性を兼ね備えていることで高く評価されている 18% ニッケル マレージング材 (約 18Ni-9Co-5Mo 組成) です。これは、従来の焼き入れ合金鋼では同時に実現するのが難しい特性です。マレージング鋼には炭素がほとんど含まれていないため、炭素鋼よりもニッケル基超合金に似て鍛造されます。変形抵抗が高く、この合金は推奨範囲以下での鍛造に敏感です。
C300 は通常、次の間で鍛造されます。 1095 ～ 1205°C (2000 ～ 2200°F) 粗粒はこの合金が選択される目的で破壊靱性を直接低下させるため、結晶粒の粗大化を促進する浸漬時間の延長を避けるように注意してください。 C300は鍛造後、溶体化処理を施した後、比較的低い温度で時効硬化させます。 480 ～ 510°C (900 ～ 950°F) — 焼き入れではなく、この時効ステップにより、合金の特徴的な組み合わせが開発されます。 引張強度約 1900 ～ 2050 MPa (275 ～ 300 ksi) 使用可能な延性を備えています。
典型的な C300 鍛造製品には、着陸装置コンポーネント、ロケット モーター ケース、高性能工具、その他の航空宇宙部品や防衛部品が含まれており、軽量化により従来の合金鋼に比べて合金の大幅なコスト プレミアムが正当化されます。
鋼を鍛造するための温度: ウィンドウが重要な理由
すべての鍛造作業は 3 つの温度ゾーン内で行われます。1 つは亀裂を生じずに変形できないほど低温で、加工可能な熱間加工ウィンドウです。もう 1 つは高温で、結晶粒の成長や燃焼によって金属が叩かれる前に損傷を受けます。このウィンドウを正しく配置することが、鍛造品と廃棄品を分ける唯一の最大の要因です。
| 鋼の種類 | 一般的な鍛造範囲 | 主要リスクが範囲外 |
|---|---|---|
| プレーンカーボン (1045) | 1095 ～ 1260°C (2000 ～ 2300°F) | 過熱すると脱炭 |
| 低合金(4140) | 1095 ～ 1230°C (2000 ～ 2250°F) | 結晶粒の粗大化、亀裂 |
| SS430ステンレス | 1095 ～ 1230°C (2000 ～ 2250°F) | 冷間割れ、フェライト粒成長 |
| C300マレージング | 1095 ～ 1205°C (2000 ～ 2200°F) | 粗粒による破壊靱性の損失 |
| 工具鋼(H13) | 1040 ～ 1150°C (1900 ～ 2100°F) | 炭化物偏析、表面検査 |
一般に、仕上げ鍛造作業は範囲の下限に向けて行われます。これにより、部品が冷える直前に結晶粒構造が微細化され、最終的には完成した部品の靱性と疲労寿命が決まります。
鍛造鋼丸棒: 棒鍛造が圧延に勝る場所
鍛造鋼丸棒 一連の圧延機パスを経て縮小される熱間圧延棒とは対照的に、ビレットをオープンダイまたはラジアル鍛造して最終直径まで製造します。この違いは、大径で高応力の用途において最も重要です。鍛造バーは元のインゴット構造をより完全に強化し、中心部の健全性が向上し、断面全体でより均一な粒子の流れが得られます。バーの直径が約 150 ～ 200 mm を超えると、圧延では達成が困難になります。
このため、鍛造丸棒は、それ自体がさらに鍛造、機械加工、またはアプセットされる部品、つまりシャフトブランク、大型ピニオン、圧力容器コンポーネント、内部健全性の超音波検査が購入要件となるオフショア/海洋ハードウェアなどの部品の好ましい出発素材となります。
鍛造丸棒は、他の鍛造製品と同じ幅広い合金範囲 (カーボン、合金、ステンレス (SS430 を含む)、C300 などのマレージング材) で入手できます。直径、長さの公差、および下流の機械加工プロセスに適合するように指定された表面仕上げ (黒鍛造、荒旋削、または皮むき/研磨) が施されています。
鍛鋼品 : 鍛造方法に合わせた形状
丸棒以外にも、鍛造鋼製品の形状は多岐にわたり、それぞれの鍛造方法に適しています。
- 自由鍛造品 - シャフト、リング、ブロック、および平らなダイまたは単純なダイの間で成形されたカスタムの大型部品。少量のジオメトリや特大のジオメトリに最適です。
- 密閉型（印象型）鍛造品 — ギア、フランジ、コネクティングロッド、その他のニアネットシェイプは、大量生産向けに適合する金型キャビティで製造されます。

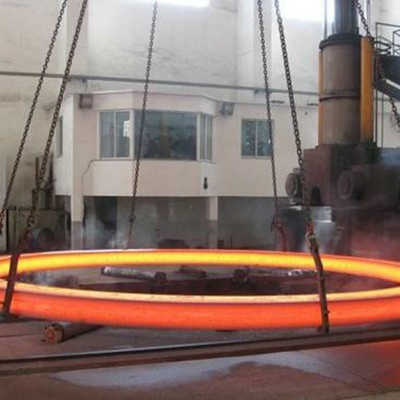

- シームレスなロールリング - ベアリングレース、フランジ、およびギアブランクは、連続的な円周方向の粒子の流れを実現するために、鍛造ドーナツプリフォームをリングローリングすることによって形成されます。
- アプセット鍛造品 — ボルトヘッド、バルブステム、および軸方向の圧縮によって形成された局所的に拡大されたセクションを備えたその他の部品。
- 精密鍛造・ニアネット鍛造 - 航空宇宙用ブラケットや C300 部品などのマレージング鋼コンポーネントは、高合金材料のコストのかかる機械加工を最小限に抑えるために、最終形状に近い形で鍛造されます。
よくある質問
SS430はC300マレージング鋼より強いですか？
SS430 は通常、焼きなましまたは軽度の加工硬化状態で引張強度が約 450 ～ 620 MPa に達しますが、時効硬化された C300 は約 1900 ～ 2050 MPa に達し、3 倍以上高くなります。 SS430 は、ピーク強度ではなく、耐食性とコストを理由に選択されています。
SS430は他のステンレス材のように熱処理で硬化できないのはなぜですか?
フェライト系グレードの SS430 は、マルテンサイト系ステンレス鋼 (410 や 420 など) が焼入れ硬化に依存するオーステナイトからマルテンサイトへの変態を起こしません。その機械的特性は、熱処理ではなく、主に鍛造、焼きなまし、加工硬化によって設定されます。
鋼を最低温度以下で鍛造するとどうなるでしょうか?
加工可能な窓の下では、鋼は延性を失い、鋼を変形させるのに必要な鍛造荷重が急激に増加します。その結果、通常、ワークピースの表面亀裂、内部亀裂、または完全な破損が発生し、さらに高い成形圧力による金型の摩耗が加速されます。
鍛造丸棒は熱間圧延棒よりも高価ですか?
追加の処理ステップとより厳格な品質管理により、通常は 1 キログラムあたり、はいです。通常、内部の健全性と粒子の流れの均一性により使用中の故障のリスクが軽減される大口径または重要な用途では、このプレミアムが正当化されます。
